風淋室作為無塵車間中不可或缺的設備，其正常運行對于維持潔凈室環境至關重要。然而，風淋室在使用過程中可能會出現各種故障。以下是針對風淋室常見故障問題的一般解決方法。

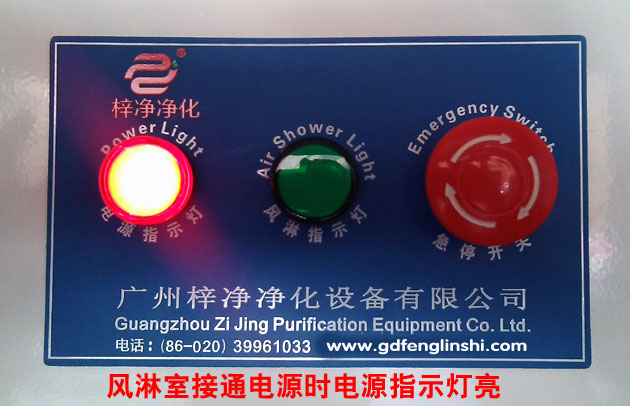

一、電源開關。通常風淋室有四個中央能夠切斷電源：
1、風淋室外箱體的電源開關；
2、風淋室內箱體的控制面板；
3、風淋室兩側外箱體上（此處電源開關可預防緊急狀況下切斷電源，有效地進步工作人員的人身平安）。當電源指示燈不通時，不防重新檢查一下以上四個風淋室電源處。
4、風淋室運轉吹淋時若能夠翻開——即鎖舌未完整進入鎖孔；
5、風淋室門呈現自鎖或吹淋不停機、開門進入感應區不吹淋—即程序已被錯誤操作而亂，請關總電源后再重新按程序正常啟動。
二、風淋室風機倒轉或者風淋室風速很小時，請務必檢查一下380V三相四線的線路能否反接，普通風淋室消費廠家出廠裝置時會有專人的電工接好線；如反接了風淋室的線源，輕者會招致風淋室風機不工作或反轉風淋室風速減小，重者會燒掉整個風淋室的線路板；作為風淋室廠家，我們倡議運用風淋室企業不要輕意去改換接線，因消費需求肯定要挪動的話，請咨詢風淋室廠家處理。
三、風淋室風機不工作時。當風淋室不工作時，第一時間去檢查一下風淋室外箱體的緊急開關能否切斷，如肯定切斷了，用手悄悄一按，往右方旋轉一下松手即可。
四、風淋室不吹淋，除了以上三點外，還需檢查風淋室箱體內部的急停鍵能否按下，如急停鍵為經色時，風淋室則不會吹淋；要重新按一下急停鍵則可正常工作。
五、風淋室不能自動感應吹淋時，請檢查風淋室內箱體右下角的光感系統，看光感安裝能否裝置正確，如光感兩邊正相對且光感正常，則可自動感應吹淋。
六、風淋室運用一段時間風速很低時，請檢查風淋室的初、高效過濾器能否積塵過多，如是請改換過濾器。（風淋室初效過濾器普通1-6個月內改換一次，風淋室高效過濾器普通6-12個月內改換一次）
通過以上方法，可以有效地解決風淋室在運行過程中遇到的問題。如果遇到無法自行解決的故障，應及時聯系專業技術人員進行檢修，確保風淋室能夠持續穩定地運行。
]]>風淋室是潔凈室中重要的安全設施，用于防止塵埃進入室內，保證生產環境的潔凈度。然而，風淋室在使用過程中可能會出現故障，影響其正常工作。以下是一份風淋室故障排查指南，幫助您快速定位并解決問題。
一、風淋室常見故障及排查方法
風淋室風機不啟動
檢查風淋室電源是否正常接通，確保風淋室風機電源插頭未松動。
查看風淋室風機控制面板上的指示燈，確認風淋室風機是否收到啟動信號。
檢查風機電路，排查風淋室是否存在短路或斷路現象。
風淋室風速異常
風淋室調整風機轉速，觀察風速是否恢復正常。
檢查風淋室風道是否有異物堵塞，導致風速降低。
檢查風淋室風機內部葉輪是否有損壞，導致風速異常。
風淋室門體無法關閉
檢查風淋室門體傳感器是否正常工作，確保傳感器信號正確傳輸。
檢查風淋室門體傳動機構是否損壞，導致門體無法關閉。
檢查風淋室門體限位開關是否正常，確保限位開關能正確控制門體開關。
風淋室吹淋效果不佳
檢查風淋室內部風道是否清潔，避免塵埃粒子堵塞。
檢查風機風速是否滿足要求，必要時調整風速。
檢查風淋室門體是否平整，確保吹淋效果均勻。
風淋室報警系統故障
檢查風淋室報警系統電源是否正常接通。
檢查報警器本身是否損壞，風淋室要更換新的報警器。
檢查風淋室報警器線路是否連接正確，排查風淋室線路短路或斷路現象。
二、風淋室故障排查步驟
確認故障現象：仔細觀察風淋室故障現象，判斷故障大致范圍。
初步檢查：按照上述常見故障排查方法，對可能涉及的部件進行初步檢查。
詳細檢查：針對初步檢查中發現的問題，進行深入檢查，找到故障原因。
排除故障：根據檢查結果，采取相應措施排除故障。
測試驗證：故障排除后，對風淋室進行測試，確保其恢復正常工作。
三、預防措施
定期維護：定期對風淋室進行清潔、檢查和保養，確保其正常工作。
操作培訓：對操作人員進行風淋室使用和保養培訓，提高操作規范。
應急預案：制定風淋室故障應急預案，確保在發生故障時能夠迅速響應。
通過以上風淋室故障排查指南，可以幫助您快速定位并解決問題，保障風淋室的良好運行。在實際操作中，還需根據具體情況進行靈活調整。
]]>風淋室是潔凈室中的重要組成部分，其控制器是風淋室的作用至關重要，控制器它能夠確保風淋室正常工作，為操作人員提供安全、高效的潔凈環境。以下是關于風淋室控制器設置的具體步驟和方法。
一、了解風淋室控制器的基本功能
在設置控制器之前，首先需要了解風淋室控制器的基本功能，包括：
啟動和停止控制：控制風淋室的風機啟停。
定時控制：設置風淋室的運行時間，如自動關機等。
風速控制：調整風淋室的風速，以確保達到預期的潔凈效果。
報警功能：在發生故障或異常情況時，及時發出警報。
二、風淋室控制器設置步驟
查看說明書：首先查閱風淋室控制器的用戶手冊或說明書，了解具體操作步驟和注意事項。
打開控制器：通?？刂破魃嫌虚_關按鈕，打開控制器電源。
風淋室控制器設置啟動模式：
手動模式：通過控制器上的手動按鈕啟動風淋室。
自動模式：將控制器設置為自動模式，風淋室將在滿足一定條件后自動啟動。
設置定時運行：
進入設置菜單，找到定時功能。
設置風淋室的運行時間，如30秒、60秒等。
設置風速：
進入設置菜單，找到風速控制選項。
根據潔凈度要求和操作習慣，調整風速。
設置報警參數：
進入設置菜單，找到報警設置選項。
根據實際情況設置報警閾值，如風速過低、過高等。
測試和調整：
設置完成后，啟動風淋室進行測試。
檢查風淋室是否按預期工作，如有問題，根據說明書進行相應調整。
三、風淋室控制器注意事項
安全第一：在操作控制器時，務必確保安全，遵守相關操作規程。
專業人員操作：如非專業人員，請勿隨意調整控制器參數，以免造成設備損壞或安全隱患。
定期檢查：定期檢查風淋室控制器的運行狀態，確保其正常工作。
推薦閱讀：風淋室配件陰極鎖?? ??風淋室光電開關感應器?? ??電子互鎖聯鎖磁感鎖
四、風淋室控制器主板面膜按鍵說明
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
五、n液晶顯示風淋室控制器指示圖標顯示說明
a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)
d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
f、急停：此圖標閃爍時，指示系統處于急停狀態。

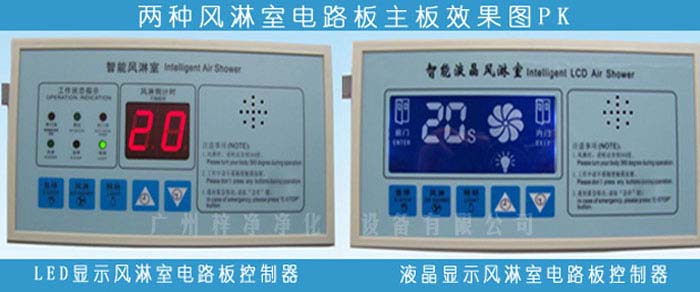

六、風淋室控制器按顯示分類
分為LED顯示/數碼管顯示和液晶顯示兩種（產品：液晶顯示風淋室控制器）。
通過以上步驟，您就可以完成風淋室控制器的設置。正確設置風淋室控制器不僅能夠保障風淋室的有效運行，還能為操作人員提供更加安全和舒適的潔凈環境。
]]>
在潔凈室設計中，風淋室作為一種常見的空氣凈化設備，風淋室門體與風淋室門框的間隙處理直接影響到風淋室的整體性能和使用效果。以下是關于風淋室門體與門框間隙的相關內容。
一、風淋室門體與門框間隙的重要性
密封性能：風淋室門體與門框的間隙大小直接決定了風淋室的密封性能。間隙過大會導致氣流泄漏，影響空氣凈化效果，降低潔凈度。
安全性能：風淋室要適當?shù)拈g隙有助于在緊急情況下快速開啟門體，保障人員安全。
外觀與美觀：風淋室合理的間隙處理可以保證風淋室的外觀整潔，提升整體美觀度。
二、風淋室門體與門框間隙的處理方法
風淋室要選用合適尺寸的門體與門框：風淋室在設計和選型階段，確保風淋室門體與風淋室門框的尺寸匹配，為后續的間隙處理打下基礎。
安裝密封條：在風淋室門體與門框接觸面安裝合適的密封條，如橡膠密封條、硅膠密封條等。風淋室密封條的選擇應考慮其耐溫性、耐腐蝕性及耐磨性。
調整間隙：風淋室在安裝過程中，根據實際情況調整風淋室門體與風淋室門框的間隙，使其保持在一個合理的范圍內。一般間隙控制在1-2毫米為宜。
檢查與調整：安裝完成后，對風淋室的密封性能進行測試，確保無明顯的氣流泄漏。如有必要，對間隙進行調整，直至達到理想效果。
定期檢查與維護：在使用過程中，定期檢查門體與門框的間隙，如有磨損或變形，及時更換密封條，以保證風淋室的正常使用。
三、注意事項
避免過度調整：風淋室在調整間隙時，避免過度用力，以免損壞門體或門框。
密封條選擇：風淋室密封條的選擇應與風淋室門體和門框的材料相匹配，確保其性能穩定。
安裝位置：風淋室在安裝密封條時，注意其安裝位置，確保密封效果。
總結
風淋室門體與門框的間隙處理是確保風淋室性能的關鍵環節。通過選用合適的風淋室門體與門框、安裝合適的密封條、調整合理的間隙，以及定期檢查與維護，可以有效保證風淋室的密封性能和整體使用效果。
風淋室門一面打不開？這些解決方法幫你輕松應對，在工業生產中，風淋室作為一種常見的凈化設備，風淋室主要用于去除工作人員帶入的塵埃和微粒，保證生產環境的潔凈。然而，在使用過程中，有時會遇到風淋室門一面打不開的情況，這不僅影響了工作效率，也可能帶來安全隱患。下面，我們就來探討一下風淋室門一面打不開的解決方法。
檢查風淋室門鎖
首先，檢查風淋室門鎖是否損壞或松動。如果門鎖出現問題，可能會導致門無法正常開啟。此時，可以嘗試重新安裝或更換門鎖。
如果風淋室門鎖沒有問題，但門仍然打不開，可以嘗試調整門鎖的鎖芯，使其與門框更加吻合。
檢查風淋室門鉸鏈
風淋室門鉸鏈是連接門和門框的重要部件，如果門鉸鏈損壞或松動，也會導致門無法正常開啟。此時，需要檢查門鉸鏈是否完好，如有損壞，應及時更換。
如果風淋室門鉸鏈沒有問題，可以嘗試調整門鉸鏈的松緊度，使其與門框更加貼合。
檢查風淋室門框
門框是風淋室門的重要組成部分，如果門框變形或損壞，也會導致門無法正常開啟。此時，需要檢查門框是否有損壞，如有損壞，應及時修復或更換。
如果風淋室門框沒有問題，可以嘗試調整門框的垂直度，使其與地面垂直。
檢查門板
門板是風淋室門的主體部分，如果門板變形或損壞，也會導致門無法正常開啟。此時，需要檢查門板是否有損壞，如有損壞，應及時修復或更換。
如果風淋室門板沒有問題，可以嘗試調整門板的水平度，使其與地面平行。
檢查風淋室門體與風淋室門框的間隙
如果風淋室門體與風淋室門框的間隙過大，也會導致門無法正常開啟。此時，需要檢查門體與門框的間隙是否合適，如有過大，可以嘗試調整門體的位置或更換門框。
總結：
風淋室門一面打不開的原因有很多，通過以上方法進行檢查和維修，通?？梢越鉀Q問題。在使用風淋室的過程中，要注意定期檢查和維護，以確保其正常運行。
推薦閱讀：風淋室陰極鎖 風淋室光電開關感應器 風淋室控制器 風淋室高效過濾器
]]>在工業生產環境中，風淋室作為一種有效的凈化設備，廣泛應用于無塵室、手術室等需要高潔凈度的地方。風淋室的核心部件之一便是控制器，其工作狀態直接影響到風淋室的整體性能和凈化效果。那么，如何判斷風淋室內的控制器是否正常工作呢？以下是對風淋室控制器工作狀態的檢查與評估方法。
一、風淋室外觀檢查
風淋室觀察控制器表面是否有損壞、污漬或異常發熱現象，如有，需及時清理或更換。
檢查風淋室控制面板上的按鍵、顯示屏等是否完好，按鍵是否靈活，顯示屏是否清晰。
二、風淋室功能檢查
測試風淋室控制器是否能夠正確接收來自風淋室的傳感器信號，如風速傳感器、門禁傳感器等。
檢查風淋室控制器是否能夠根據設定的程序自動啟動、停止風淋室，以及是否能夠?qū)崿F(xiàn)手動控制。
檢查風淋室控制器是否能夠顯示實時風速、溫度等參數，并能夠記錄運行數據。
三、風淋室運行測試
將風淋室內的門關閉，啟動控制器，觀察風淋室是否能夠按照設定程序正常工作。
檢查風淋室內的風速是否符合要求，風速是否均勻。
檢查風淋室內的凈化效果，如空氣質量是否符合標準。
四、風淋室故障排查
若風淋室控制器無法正常啟動或停止風淋室，首先檢查電源是否正常，然后檢查控制器內部電路是否出現故障。
若風淋室風速不穩定，檢查風速傳感器是否損壞，或風速傳感器與控制器之間的連接是否良好。
若風淋室顯示參數不準確，檢查控制器顯示屏是否損壞，或控制器與傳感器之間的通信是否正常。
五、風淋室維護保養
定期對風淋室控制器進行清潔，保持其表面干燥、清潔。
定期檢查風淋室控制器內部電路，確保電路連接良好。
根據風淋室控制器使用說明書進行定期維護保養，延長控制器使用壽命。
總結：
通過對風淋室控制器的外觀、功能、運行測試以及故障排查等方面的檢查，可以判斷控制器是否正常工作。若發現控制器存在故障，應及時進行維修或更換，以確保風淋室能夠正常發揮凈化效果，保障生產環境的潔凈度。
風淋室是人員進入潔凈室無塵車間的凈化設備，通用性強。為了確保風淋室的有效運行和潔凈室的無塵環境，制定風淋室進入站位標準至關重要。以下是風淋室進入站位標準的相關內容：
風淋室尺寸
風淋室的尺寸應根據潔凈室的需求進行設計，一般長度為1.2米至2.0米，寬度為0.8米至1.2米，高度為1.8米至2.2米。風淋室的內部空間應足夠容納人員站立并進行全方位的噴淋。
風淋室噴淋裝置
風淋室的噴淋裝置應安裝在室內的上方，距離地面1.5米至1.8米的位置。噴淋裝置應采用不銹鋼材質，噴嘴間距應為250毫米至300毫米。噴淋水的壓力應在0.15兆帕至0.3兆帕之間，以確保噴淋效果。
風淋室門
風淋室應設置兩道門，分別為入口門和出口門。入口門應安裝電子互鎖裝置，確保人員在風淋室內進行噴淋時，入口門關閉，防止外部污染進入潔凈室。出口門應設置手動開啟裝置，方便人員離開風淋室。
風淋室風口布局
風淋室內部應設置多個風口，以確保全方位的噴淋效果。風口應均勻分布在整個風淋室內部，風口間距應在250毫米至300毫米之間。
風淋室空氣流速
風淋室的空氣流速應符合潔凈室的要求。一般而言，風淋室的空氣流速應在2米/秒至5米/秒之間?？諝饬魉龠^低無法達到有效的噴淋效果，過高則可能對人體造成不適。
風淋室過濾裝置
風淋室應配備高效過濾裝置，以凈化進入潔凈室的空氣。過濾裝置應定期進行清洗和更換，以保證其凈化效果。
風淋室照明
風淋室內部應設置充足的照明，以便人員在風淋室內進行操作。照明燈具應采用防塵、防爆、節能型燈具。
風淋室地面
風淋室地面應采用防滑、易清潔的材料，如環氧地坪。地面應具有一定的承載能力，以承受風淋室內的人員和設備。
風淋室安全設施
風淋室應設置必要的安全設施，如緊急停止按鈕、緊急照明等。在風淋室內部應設置明顯的安全警示標志，以提醒人員注意安全。
風淋室維護與保養
風淋室應定期進行維護與保養，包括清潔、檢查和更換過濾裝置等。維護與保養工作應由專業人員進行。
以上，風淋室進入站位標準是為了確保風淋室的有效運行和潔凈室的無塵環境。只有遵循這些標準，才能確保風淋室在潔凈室無塵車間中發揮其應有的作用。
]]>一、前言
轉角風淋室是一種高效潔凈設備，廣泛應用于潔凈度要求較高的生產環境，如電子、醫藥、食品等行業。其組裝電氣控制系統對于保證風淋室正常運行及實現各項功能具有重要意義。本文將為您詳細介紹轉角風淋室組裝電氣控制系統的設計與安裝方法，為您提供全面的指南。
二、轉角風淋室電氣控制系統組成
轉角風淋室的電氣控制系統主要包括以下幾個部分：
1.控制器：風淋室控制器是整個系統的核心，負責對各個執行元件進行集中控制。常見的風淋室控制器有PLC（可編程邏輯控制器）和PAC（可編程自動化控制器）。
2.傳感器：傳感器用于實時監測風淋室內各項參數，如風速、壓差等，并將檢測到的數據傳輸至控制器，以便對系統進行調節。
3.執行元件：執行元件包括風機、風門、照明等，負責實現風淋室的吹淋、通風、照明等功能。
4.電源裝置：電源裝置為風淋室提供穩定的電源，保證各項設備正常運行。
5.通訊模塊：通訊模塊負責實現控制器與傳感器、執行元件之間的數據傳輸。
三、轉角風淋室組裝電氣控制系統步驟
1.安裝準備工作：確保風淋室安裝場地的平整、干燥，并根據設計圖紙進行布局規劃。
2.電氣線路布置：根據電氣原理圖，布置電源線、信號線、控制線等，注意遵循相關安全規范。
3.設備安裝：將風機、風門、傳感器等執行元件按照設計要求安裝到位。
4.接線與調試：將各設備接線至控制器，并進行調試，確保各設備正常運行。
5.系統編程：根據風淋室的功能需求，編寫控制器程序，設置相應的控制邏輯。
6.功能測試：對風淋室進行功能測試，確保各功能正常運行。
7.系統與調試：根據實際運行情況，對系統進行優化調整，提高運行效率及穩定性。?
四、轉角風淋室電氣控制系統維護與故障處理
1.定期對風淋室進行檢查，確保各設備運行正常。
2.定期清潔過濾器，保證空氣潔凈度。
3.檢查風速、壓差等傳感器，確保檢測數據準確。
4.對于故障現象，及時分析原因，并采取相應措施處理。如遇控制器故障，可采用備用控制器進行切換，確保系統正常運行。
五、總結
轉角風淋室組裝電氣控制系統是一項重要的工程，涉及到眾多設備和技術的應用。通過遵循本文的指南，您將能夠順利地進行轉角風淋室的組裝與電氣控制系統的設計安裝。在實際應用中，還需注意定期維護與故障處理，確保風淋室的高效、穩定運行。
風淋室風速低一般原因是三相電源相序不正確，重新調整三相電源相序；
風淋室風速低一定是過濾器使用時間太長，造成堵塞，更換高效過濾器，初效過濾器使用時間太長，造成初效堵塞，更換初效過濾器。
風淋室風速很小時，請務必檢查一下380V三相四線的線路是否反接，一般風淋室生產廠家出廠安裝時會有專人的電工接好線；如反接了風淋室的線源，輕者會導致風淋室風機不工作或反轉風淋室風速減小，重者會燒掉整個風淋室的線路板；建議使用風淋室企業不要輕意去更換接線，因生產需要確定要移動的話，請咨詢風淋室廠家解決，而且風淋室在生活中也廣泛應用。
如果風淋室過濾器無故不吹淋了，您可以檢查風淋室箱體內部的急停鍵是否按下，如果急停鍵是紅色的說明被按下了，機器就會停止，這是只要再按回來就好了。
風淋室不能自動感應吹淋時，請檢查風淋室內箱體右下角的光感系統，看光感裝置是否安裝正確，如光感兩邊正相對且光感正常，則可自動感應吹淋。
風淋室使用一段時間風速很低時，請檢查風淋室的初效過濾器、高效過濾器是否積塵過多，如是請更換過濾器。風淋室初效過濾器一般1-6個月內更換一次，風淋室高效過濾器一般6-12個月內更換一次。
推薦閱讀：風淋室維修保養售后一條龍服務
]]>
一、風淋室主板解讀：風淋室自控系統:風淋室可自動實現內、外門的互鎖與解鎖；風淋室照明的啟停；風淋室是人體自動感應以及風機的啟停等功能。風淋室產品在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。
二. 風淋室主板面膜示意圖及按鍵說明
風淋室面膜示意圖
A、風淋室控制面板按鍵說明:
1、風淋室急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此風淋室按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、風淋室照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、風淋室上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
B、常規風淋室工作流程：
1．進入潔凈區：
1.1進入潔凈區的人員打開外門時，內門電鎖自動上鎖以防風淋室內未凈化空氣流入潔凈區,風淋室照明燈點亮,門外工作指示燈亮。
1.2進入風淋室關上外門后，語音提示：“你好，請站在感應區內”。系統紅外探頭開始檢測是否有人，如檢測到有人, 系統即轉入風淋過程。
1.3風淋前內外門上鎖，風機啟動開始風淋, 同時，風淋開始計時。語音提示：“正在工作,請轉動身體360度”。
1.4如系統在外門關后規定時間內檢測不到風淋室有人，返回待機狀態。
1.5風淋過程中，有人按動上調、下調、及照明開關時，語音將提示：“正在工作，請不要隨便觸摸開關”。
1.6風淋過程中，有人按急停開關時將結束風淋。再次按急停鍵可取消急停狀態。
1.7風淋結束后，內門解鎖，語音提示：“吹淋完畢，請從后門退出”。
1.8人員走出風淋室并關上內門后，系統返回初始狀態，等待下一次使用。
1.9如風淋完成，內門解鎖后。里面的人員在規定時間沒有離開風淋室，系統默認人可能已離開，自動返回待機狀態。
1.10照明燈點亮后，規定時間內沒有被再次觸發，則自動熄滅。
2．離開潔凈區：
2.1打開內門，外門電鎖自鎖，風淋室照明燈點亮，工作指示燈亮；
2.2人走進風淋室，關上內門，系統開始檢測是否有人在風淋室，如規定時間內檢測到無人，內外門解鎖；
2.3如檢測到有人，系統待人員打開外門時，內門上鎖,當關上外門后，系統返回初始狀態；
2.4如遇特殊情況，人員可以選擇返回潔凈區，系統待人員打開內門，外門上電自鎖,當關上內門后，系統返回初始狀態；
2.5外門開后，如規定時間內檢測不到有人，若此時先打開外門，系統即轉入進入潔凈區流程；若此時先打開內門，系統則轉入離開潔凈區流程。
2.6照明燈點亮后，設定時間內沒有被再次觸發，則自動熄滅。
C、風淋室指示燈與數碼管顯示說明：
1、風淋：雙位紅色數碼管顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示；
2、風淋燈：此燈亮時指示風淋風機已被自動或手動啟動；
3、急停燈：此燈亮時指示系統處于急停狀態。
4、照明燈：當照明燈啟動時此燈亮，可按照明鍵關閉或啟動。風淋室安裝步驟詳解

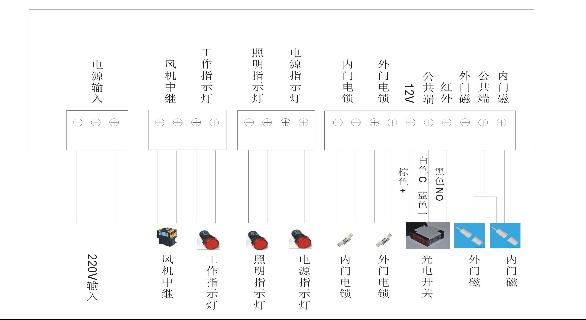

三、副板接線示意圖輸入、輸出端子接口說明：
1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220VAC IN）
2、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）
3、弱電輸入接口
a．風淋室內門門磁開關：無源觸點（絲印標記為內門磁）
b．風淋室外門門磁開關：無源觸點（絲印標記為外門磁）
c．風淋室紅外感應開關：無源觸點（絲印標記為紅外）
4、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V （內門電鎖）風淋室通道人數限制要求
四、風淋室操作說明(風淋室工作參數設定)：
1、風淋時間設定：在風淋開始前或結束后，直接通過上、下調節按鍵可以改變風淋延時時間，調節范圍2-60秒，并由雙位數碼管顯示，調節結束5秒后，系統自動保存該參數值。

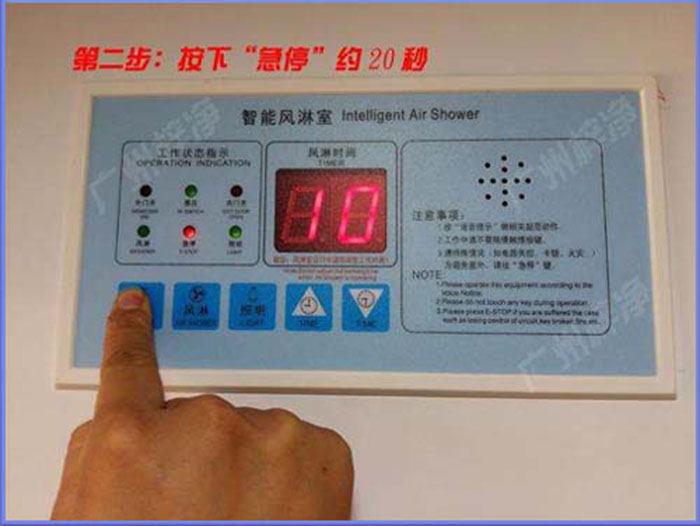

2、風淋完外門解鎖延時設定（TI）：連續按下急停鍵20秒,系統進入內部參數設定，數碼管顯示：TI，再按上調或下調鍵可查看風淋完外門解鎖延時時間，單位為秒，按上調或下調鍵可在0-60秒內進行調節，風淋鍵確認并進入 下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
3、風淋完內門解鎖延時設定（TO）：完成外門設置后，五秒內再次按風淋鍵，進入風淋完內門解鎖延時設定（TO），通過上、下調節鍵可以查看并在0-60秒內調節時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
4、風淋室內外門互鎖開門延時設定（TC）：完成內門設置后，五秒內再次按風淋鍵，進入內外門互鎖開門延時設定（TC），通過上、下調節鍵可以查看并在0-60秒內調節內外門互鎖開門延時時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
5、風淋室照明延時設定（TL）：完成內外門互鎖設置后，五秒內再次按按風淋鍵，進入照明延時設定（TL），通過上、下調節鍵可以查看并在0-60分鐘內調節照明延時熄滅時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
6、風淋室程序選擇設定（TD）：完成照明設置后，五秒內再次按風淋鍵，進入程序選擇設定（TD），通過上、下調節鍵可以查看并在00-02選擇程序。00:正常風淋程序,01:有門無感應程序,02:有感應無門程序.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
7、風淋室內外門互換設定（TN）：完成程序選擇設置后，五秒內再次按風淋鍵，進入內外門互換設定（TN），通過上、下調節鍵可以查看并在00-01選擇程序。00:正常,01:互換.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
五、風淋室使用注意事項：
1、產品開孔尺寸：L×W=245×125（MM）
2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因線路板限制，各接口端子建議均不要外接大于100W設備， 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接；
風淋室電源改板說明：
（1）改用開關電源后產品重量比原產品減輕三倍。（減少運輸碰撞損壞元器件）。
（2）80-250VAC寬電壓輸入：（改良了舊產品電路低壓時可能導致不工作，高壓時燒變壓器的問題）。
（3）輸出直流電壓12.VDC穩定輸出(功率15W)：(原來變壓器輸出直流電壓12-18VDC波動很大，因電鎖，線路板上的繼電器額定工作都是12VDC，不穩定的電壓將導致元器件發熱或工作不穩定而且會影響其工作壽命。
（4）輸出電壓短路自動保護功能：當外置12VDC短路時，本電路自動保護，無論短路多長時間，對電路無影響，當短路排除時自動恢復正常。（舊產品如短路時，幾秒鐘時間就會燒毀變壓器或其它元器件）
]]>
